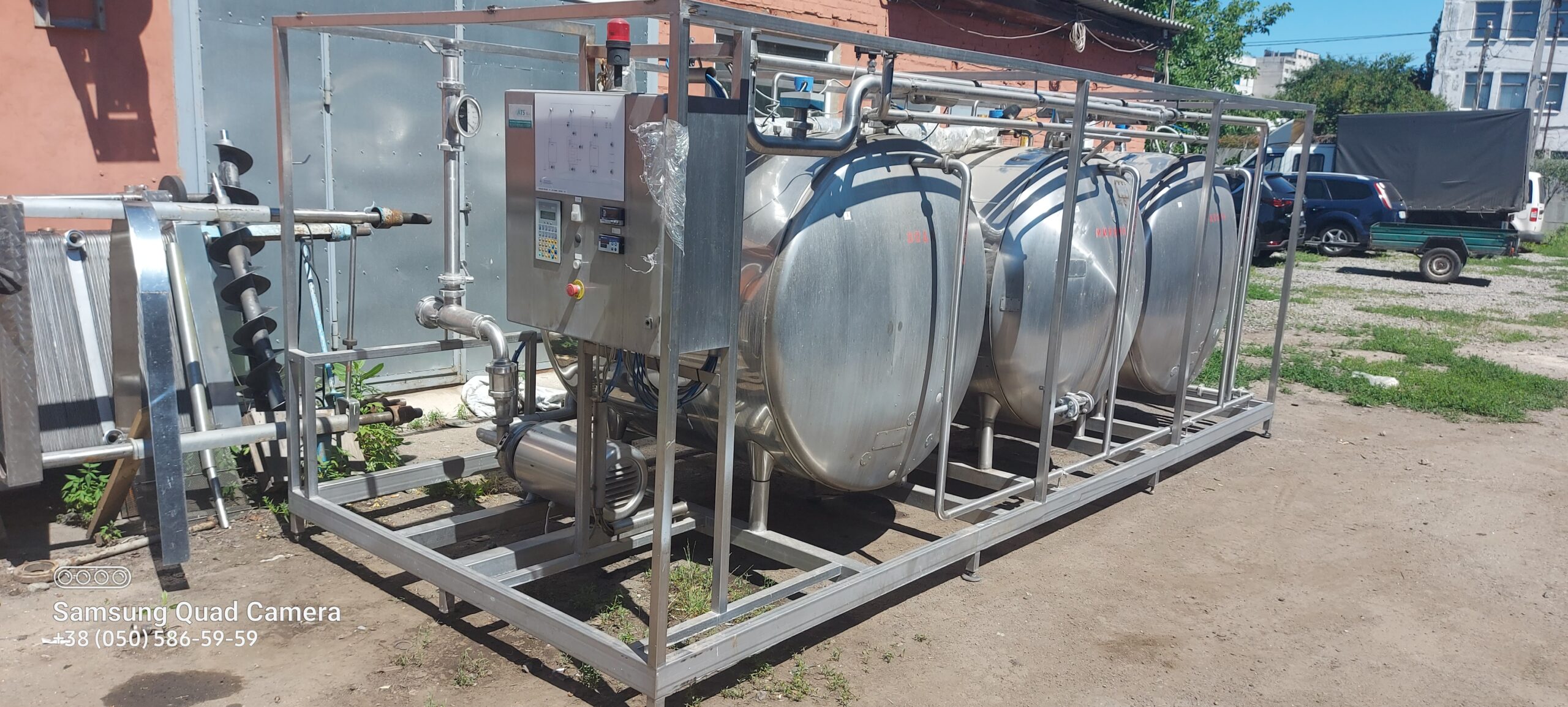

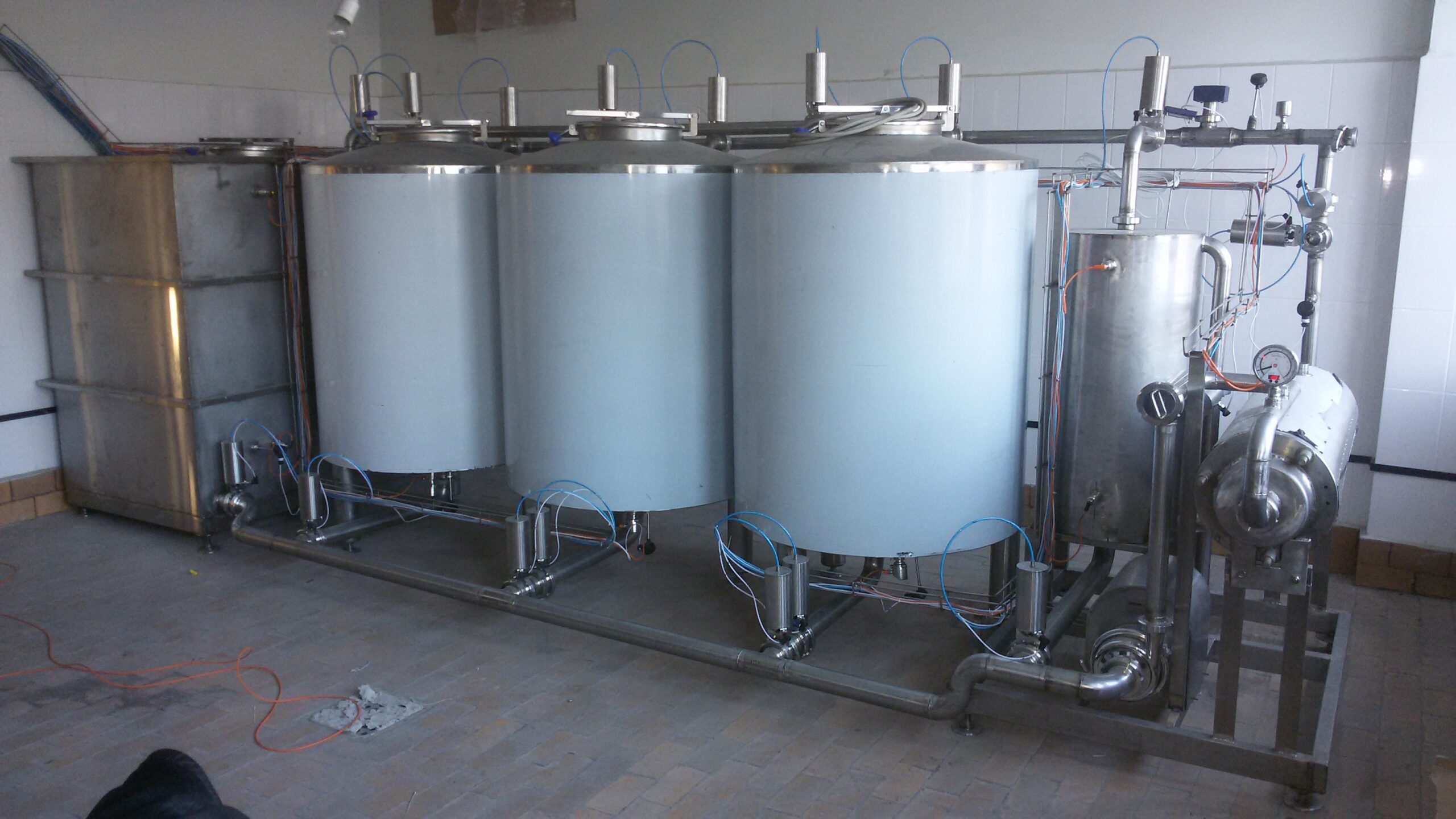

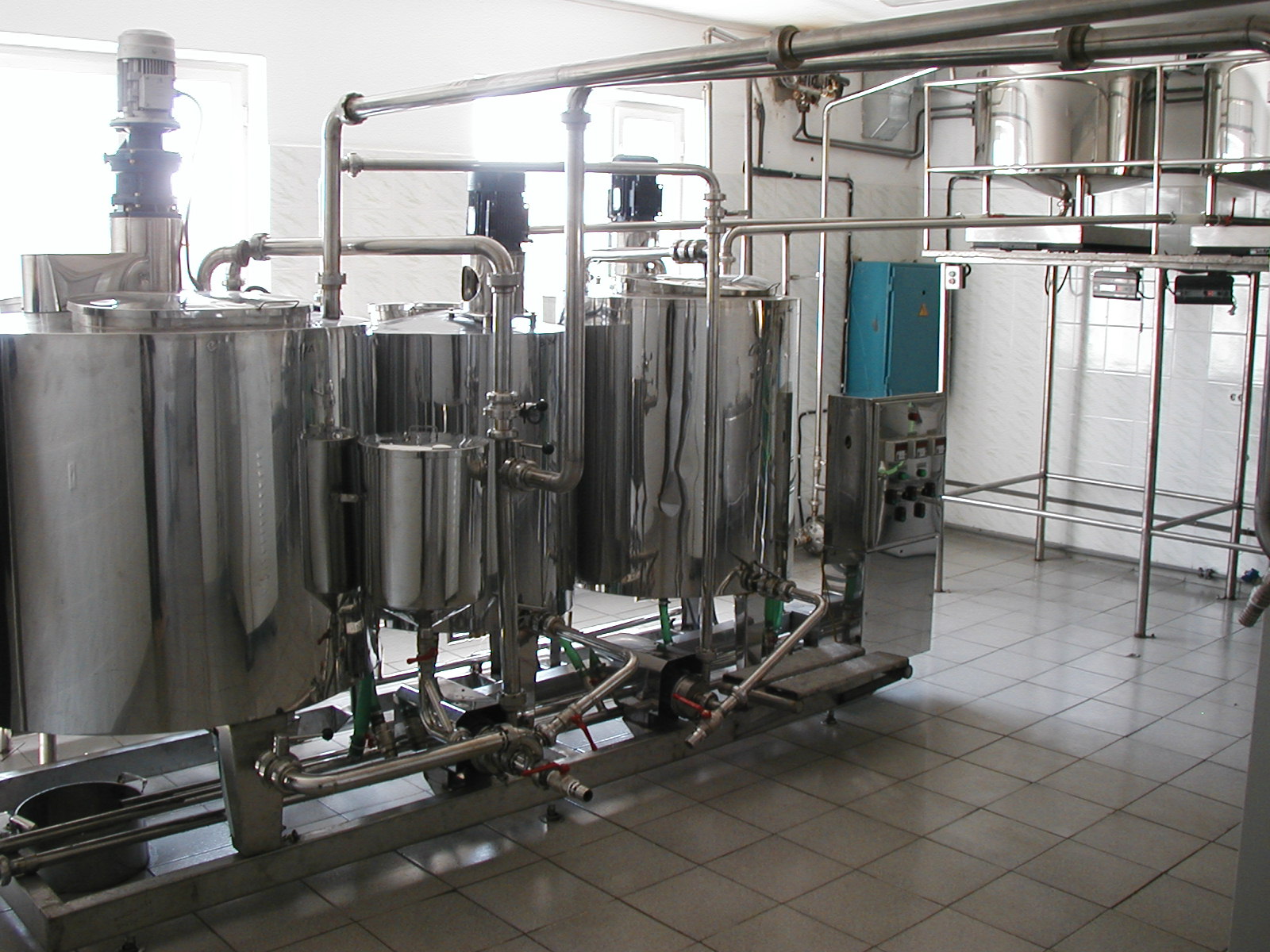

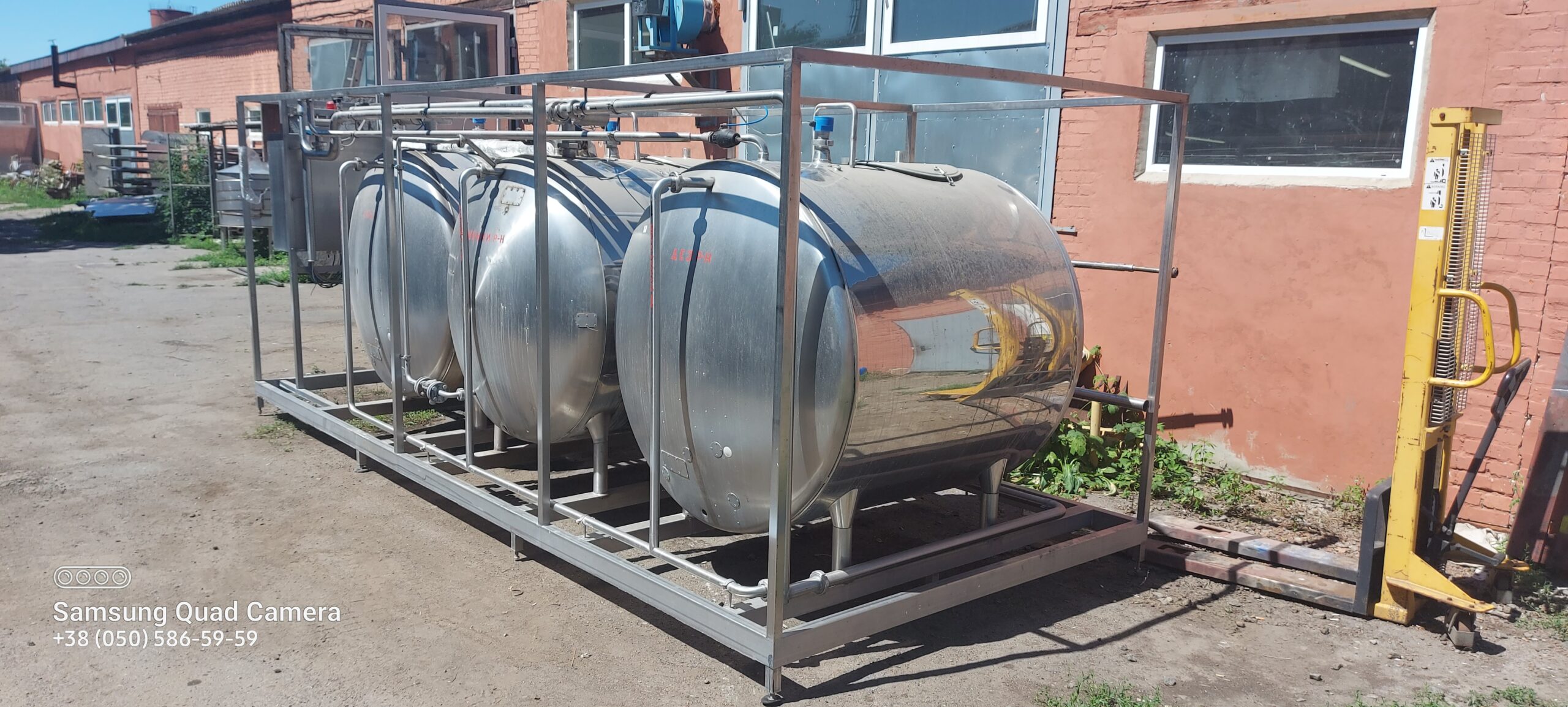

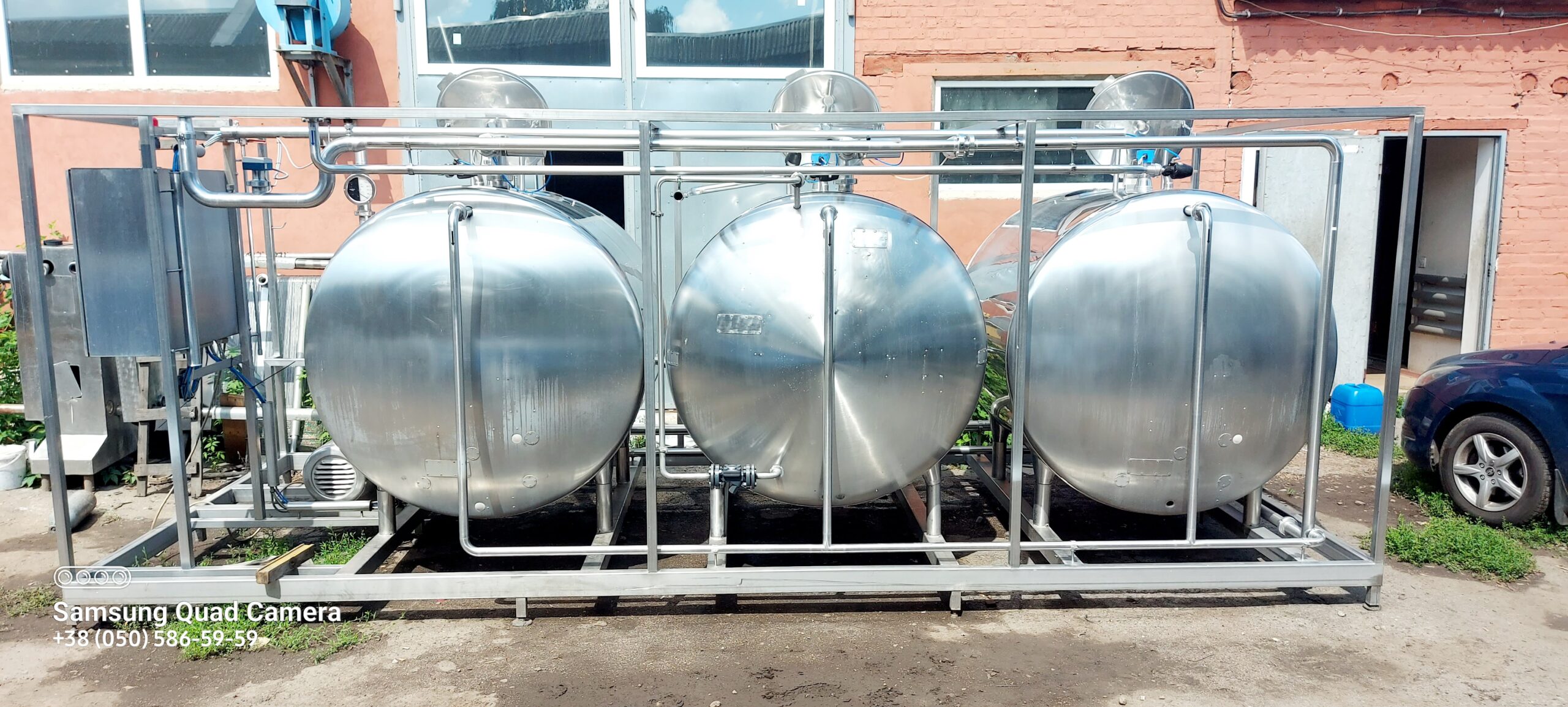

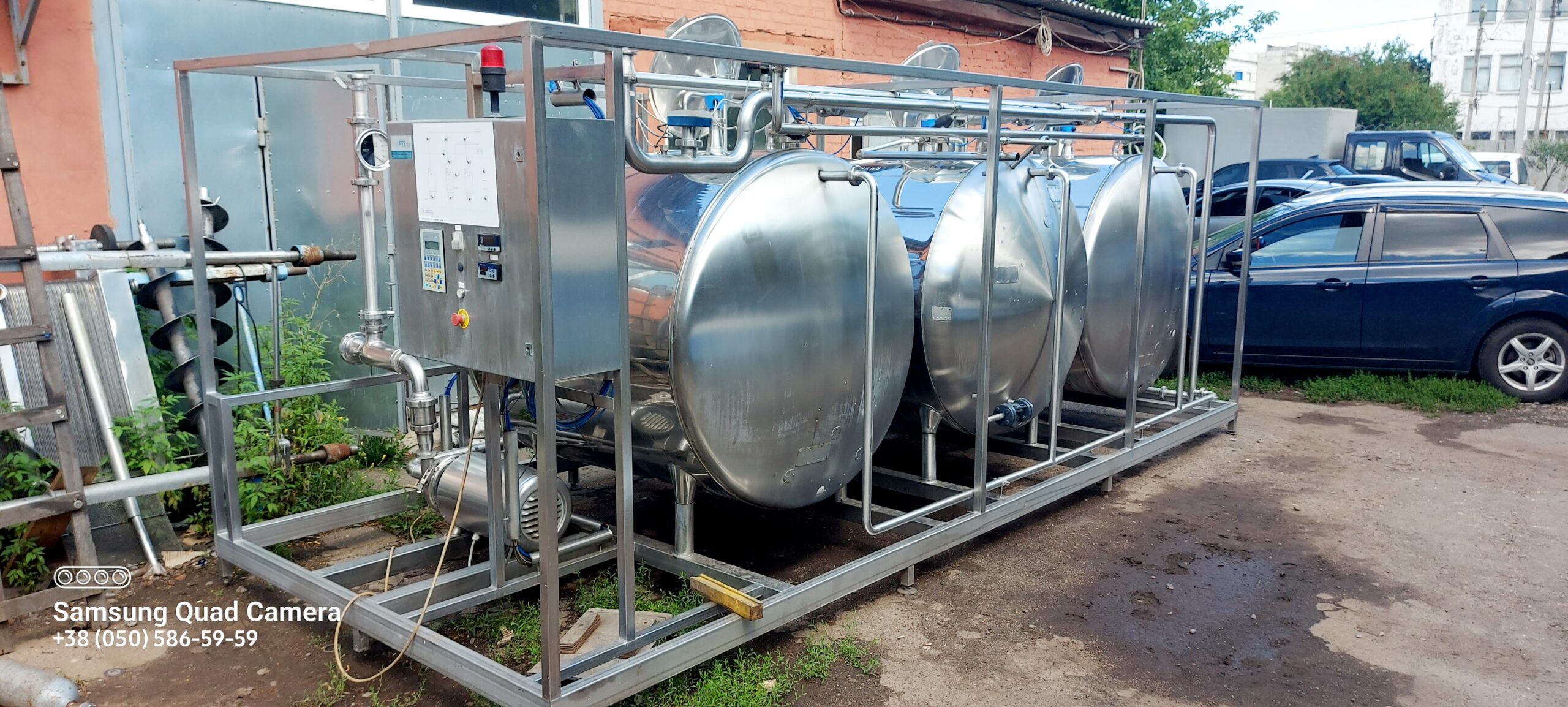

СІР-МИЙКА

Наименование	кол-во
1. ПЛК Mitsubishi FX3U-64MR – 1	1
2. ПО Mitsubishi GT1000 диагональ 8.4 дюйма – 1	1
3. Модуль FX3U-ENET – 1	1
4. Модуль FX3U-8AD – 2	2
5. Модуль FX2N-4DA – 1	1
6. Датчик температуры 0-150 С (4-20мА) – 6 шт	6
7. Датчик гидростатического давления 0-3 бар – 3шт	3
8. Датчик аварийного уровня, типа LMT121 – 4 шт	4
9. Датчик протока ДУ50 (дискретный выход) – 2шт	2
10. Датчик абсолютного давления 0-10 бар с аналоговым выходом 4-20мА	1
11. Кондуктометр типа CTI-750 – 1шт	1
12. Пневмоостров 24 канальный – 1шт	1
13. Сигнальная колона (красный, зеленый) – 1шт	1
14. Блок питания 24В 5А – 1шт	1
15. Преобразователь частоты Mitsubishi FR720 5.5kW – 1шт	1
16. Шкаф монтажный нержавейка 800х800х300 – 1шт	1
17. Автомат вводный 50А 3х полюсный – 1шт	1
18. Автомат трехполюсный 40А – 1шт	1
19. Автомат однополюсный 5А – 2шт	2
20. Пускатель електромагнитный, управление 24В, 7.5 кВт – 1шт	1
21. Поворотный выключатель 3х полюсный 63А – 1шт	1
22. Дин-рейка 6м	6
23. Короб перфорированный 40х40 – 10м	10
24. Короб перфорированный 20х40 – 6м	6
25. Короб перфорированный 60х40 – 6м	6
26. Кнопка аварийной остановки, типа ГРИБ, контакт NO,NC -1шт	1
27. Насос дозатор, мимбрамный, управление – воздух – 3шт	3
28. Насос подачи моющих растворов, кислотный 20м3, 5.5 кВт – 1шт	1
29. Кабельный ввод PG21 – 5	5
30. Кабельный ввод PG16 – 10	10
31. Кабельный ввод PG11 – 30	30
32. Лоток нержавейка 50х50	50
33. Лоток нержавейка 100х50	50
34. Провод монтажный 0.50 – 100м	100
35. Провод монтажный 0.75 – 100 м	100
36. Провод монтажный 1.0 – 50 м	50
37. Провод 2.5 – 20м	20
38. Кабель 4х2.5	50
39. Пневмофильтр – 1шт	1
40. Регулятор давления с манометром пневматический – 1шт	1
41. Трубка пневматическая 4х6 – ?м	400
42. Клапан пневматический (воздух-пружина), тип батерфляй, ДУ 65 – 4шт	4
43. Клапан пневматический (воздух-пружина), тип батерфляй, ДУ 50 – 14шт	14
44. Клапан пневматический (воздух-пружина), тип батерфляй, ДУ 40 – 4шт	4
45. Клапан паровой, регулирующий ДУ50 -1шт	1
46. Вентиль паровой ДУ50 -1шт	1
47. Клапан обратный ДУ50 – 3шт	3
48. Конденсатоотводчик ДУ25 -2шт	1
49. Колодка клемная под винт 2.5 – 100 шт	100
50. Наконечник круглый (0.5 – 200шт, 0.75 – 200шт, 2.5 -50шт)	250
51. Промежуточное реле 24В с колодкой в сборе – 10шт	10
52. Бак н/ж с термоизоляцией, V-800л	3
53. Бак н/ж для резерва воды, V-2000л	1
54. Рама н/ж для баков	1
55. Труба Ду-50, ДУ-65,	30
56. Бойлер, нагреватель	1
57. Трубопроводная арматура	1

Підготовка СІР-мийки

Додаток 1 – Функціональна схема СІР-мийки Крани К1…К5 закриті.

Кран подачі пари відкритий. Клапан подачі пари ККПП — закритий. Відкрити подачу стиснутого повітря.

Всі клапани КЛ повинні бути закриті.

Заповнення резервуарів водою.

Резервуар С)1При заповненні С>1 менше 100% Ду 1 дає команду на відкриття КЛ1. При заповненні 100% КЛ1 закривається.

Резервуар (Д.

При заповненні (Д менше 80% і при програмі “Підготовка розчинів” Ду2 дає команду на відкриття КЛ2. При заповненні 80% КЛ2 закривається. Заповнення проводиться при підготовці робочого розчину.

3.1.3 .Резервуар (Д.

Заповнення аналогічно (Д за виключенням замість КЛ2 — КЛЗ, Ду2— ДуЗ відповідно. Рівень заповнення —85%.

3.1.4. Резервуар (Д.

Перше заповнення (Д вручну краном К5.

Підготовка розчинів.
- Підготовка лужного розчину.

Відкриваються КЛ20, КЛ41, КЛ21, з затримкою 1 сек, вмикається НІ, при цьому відкривається клапан пари КК11П.

Контролюється — циркуляція на вході ПР1 і на виході з затримкою 2 сек ПР2, тиск в магістралі ДД, рівень в (Д. При рівні менше 80% відкривається КЛ2 до заповнення 80% об’єму С>2.

При поверненні розчину в (Д проводиться контроль концентрації РН і контроль температури Т83. Через 20 сек при концентрації менше заданої включається Н2, при досягненні концентрації РН насос Н2 вимикається. При температурі менше заданої вмикається ККПП і проводиться підігрів розчину, після досягнення заданої температури ККПП закривається. При досягненні заданих температури і концентрації НІ вимикається і з затримкою 1 сек КЛ20 закривається. Після цього відкривається КЛ10 і з затримкою 1 сек вмикається НІ. При досягненні концентрації розчину менше заданої для повернення в С>2 відкривається КЛ43 і з затримкою 1 сек закривається КЛ21. Через 4 сек НІ вимикається і з затримкою Ісек КЛ10, КЛ41, КЛ43 закриваються. При рівні води в С>1 менше 100% КЛ1 відкритий до заповнення.

Підготовки кислотного розчину.

Відкриваються КЛЗО, КЛ41, КЛ31, з затримкою 1 сек, вмикається НІ.

Контролюється — циркуляція на вході ПР1 і на виході з затримкою 2 сек ПР2, тиск в магістралі ДД, рівень в С>3. При рівні менше 85% відкривається КЛЗ до заповнення 85% об’єму С)3.

При поверненні розчину в С>3 проводиться контроль концентрації РН. Через 20 сек при концентрації менше заданої включається НЗ, при досягненні концентрації РН насос НЗ вимикається. При температурі менше заданої вмикається ККПП і проводиться підігрів розчину, після досягнення заданої температури ККПП закривається. При досягненні заданих температури і концентрації НІ вимикається і з затримкою 1 сек КЛЗО закривається. Після цього відкривається КЛ10 і з затримкою 1 сек вмикається НІ. При досягненні концентрації розчину менше заданої для повернення в С>3 відкривається КЛ43 і з затримкою 1 сек закривається КЛ 31. Через 4 сек НІ вимикається і з затримкою Ісек КЛ10, КЛ41, КЛ43 закриваються. При рівні води в С)1 менше 100% КЛ1 відкритий до заповнення.

Після проведення операцій по п.п. 3.2.1 і 3.2.2 СІР-мийка підготовлена до мийки об’єктів.

Мийка об’єктів.
- Технологічні операції і режими мийки:

мийка 1 (ополіскування) водою. Температура води — не контролюється, час мийки — конкретно для кожного об’єкта. Вода після мийки зливається;
мийка лужним розчином. Температура розчину і час мийки — задається для кожного об’єкта, концентрація (1…3)%. Розчин після мийки розділяється на розчин з концентрацією менше заданої — зливається в С>4, рівний і вище — зливається в ()2;
мийка 2 водою. Температура води і час мийки — конкретно для кожного об’єкта. Вода після мийки зливається в <34;
мийка кислотним розчином. Температура розчину і час мийки задається для кожного об’єкта, концентрація (0,5… 1,5)%, час і періодичність мийки конкретно для кожного об’єкта. Розчин після мийки розділяється на розчин з концентрацією менше заданої — зливається в С)4, рівний і вище — зливається в

03;

мийка 3 водою. Температура води і час мийки — задається для кожного об’єкта. Вода після мийки зливається в 04.
- Мийка 1 водою.
  - Відкривається КЛ44, КЛ42, КЛ40, з затримкою 2 сек вмикається НІ. ПР1 повинен підтвердити наявність протоку, а ДД — відсутність перевищення тиску, на сигнальному ліхтарі загоряється блок жовтого кольору. Через час повернення мийної води ПР2 підтверджує наявність потоку.

Після цього:

загоряється блок зеленого кольору (жовтий гасне); початок відліку мийки 1 по часі.

Варіант: нехватка води в <34.

При зменшені рівня води до Ду4.2 відкриваються КЛ10, з затримкою 2 сек закривається КЛ44.

По закінченню циклу мийки 1 НІ виключається, з затримкою 1 сек КЛ44, КЛ42, КЛ40, КЛ10 (при проведенні мийки по п. 4.2.2.) закриваються. КЛ1 відкритий до заповнення СД — 100%. Продовження слідуючого циклу можливе без заповнення СД і закриття КЛ1.

Мийка лужним розчином.

Відкриваються КЛ20, КЛ41, КЛ21, з затримкою 2 сек вмикається НІ.

ПР1, ПР2 (з затримкою 2 сек) підтверджує наявність потоку.

ДД — тиск в магістралі — норма.

ДУ2 — наявність підготовленого розчину. При наявності менше, або рівній 30%, розчин готується по п. 3.2.1, при наявності більше 30% підготовка по п.

не проводиться.

РН — через 20 сек проводиться контроль концентрації. При концентрації менше заданої вмикається Н2 і концентрація доводиться до заданої.

Т83 — контроль температури розчину. При температурі нижче заданої вмикається ККПП і проводиться підігрів. При досягненні заданої температури ККПП відключається.

Після забезпечення відповідності температури і концентрації заданим параметрам відкривається КЛ40, КЛ43 і закривається з затримкою 1 сек КЛ41 і КЛ21. Розчини подаються на об’єкт мийки:

ПР2 — підтвердження наявності потоку через час повернення.
РН — контроль концентрації. При концентрації менше заданої відкритий КЛ43, при концентрації рівній і вище заданої відкривається КЛ21 і з затримкою 1 сек закривається КЛ43, при досягненні заданої концентрації мийки і вище відкривається КЛ45 і з затримкою 1 сек. закривається КЛ21.

При відкритті КЛ45 заповнюється С>5, при заповненні до рівня Ду5.2 відкривається КЛ46 і закривається КЛ47, з затримкою 2 сек закривається КЛ20. Лужний розчин починає циркуляцію по кільцю без С)2. Клапан ККПП відкривається для підтримки заданої температури розчину.

Початок процесу мийки наступає в момент підтвердження ПР2 — наявність протоку, РН — концентрація згідно норми, Т83 — температура в нормі. Починається зворотній відлік часу мийки лужним розчином. На ліхтарі загоряється блок зеленого кольору.

По закінченню процесу мийки блок зеленого кольору гасне, загоряється блок жовтого кольору, закривається ККПП і відкривається КЛ21, з затримкою 1 сек закривається КЛ45. Після відкачування розчину з С>5 спрацьовує Ду5.1, при цьому відкривається КЛ10, закривається КЛ46 і відкривається КЛ47. Проводиться контроль концентрації РН, при досягненні концентрації менше заданої відкриваються КЛ43, з затримкою 2 сек закривається КЛ21. При досягненні мінімальнозаданої концентрації з затримкою 10 сек НІ відключається, всі клапани відключаються за виключенням КЛ1 для заповнення С>1.

Блок жовтого кольору ліхтаря гасне.

Мийка 2 (мийка 3 – при проведенні мийки кислотним розчином).

Відкривається КЛ10, КЛ41, КЛ11, з затримкою 2 сек включається НІ і відкривається ККПП.

ПР1, ПР2 (з затримкою 2 сек) підтвердження наявність протоку.

ДД — тиск в магістралі — норма.

Т83 — проводить контроль температури. При температурі води рівній або більше заданої відкривається КЛ40 і КЛ43, з затримкою 1 сек закриваються КЛ41 ІКЛ11.

Після підтвердження ПР2 через АТ (час повернення розчинів) наявність протоку і температура Т83 відповідає заданій — початок процесу мийки 2 (мийки

3).

По закінченню процесу мийки 2 (мийки 3) виключається НІ, з затримкою 1 сек виключається КЛ10, КЛ40, КЛ43. Насос повернення розчинів працює до моменту ПР2 — потік відсутній.

КЛ1 відкритий до заповнення С>1. Продовження слідуючого циклу можливе без заповнення ()1 і закриття КЛ1.

Мийка кислотним розчином.

Відкриваються КЛ30,’КЛ41, КЛ31, з затримкою 2 сек вмикається НІ.

ГІР 1, ПР2 (з затримкою 2 сек) підтверджує наявність потоку.

ДД — тиск в магістралі — норма.

ДУЗ — наявність підготовленого розчину. При наявності менше, або рівній 30%, розчин готується по п. 3.2.2, при наявності більше 30% підготовка по п.

не проводиться.

РН — через 20 сек проводиться контроль концентрації. При концентрації менше заданої вмикається НЗ і концентрація доводиться до заданої.

Т83 — контроль температури розчину. При температурі нижче заданої вмикається ККГІП і проводиться підігрів. При досягненні заданої температури ККПП відключається.

Після забезпечення відповідності температури і концентрації заданим параметрам відкривається КЛ40, КЛ43 і закривається з затримкою 1 сек КЛ41 і КЛ31. Розчини подаються на об’єкт мийки:

ГІР2 — підтвердження наявності потоку через час повернення.
РН — контроль концентрації. При концентрації менше заданої відкритий КЛ43, при концентрації рівній і вище заданої відкривається КЛ31 і з затримкою 1 сек закривається КЛ43, при досягненні заданої концентрації мийки і вище відкривається КЛ45 і з затримкою 1 сек. закривається КЛЗ1.

При відкритті КЛ45 заповнюється С)5, при заповненні до рівня Ду5.2 відкривається КЛ46 і закривається КЛ47, з затримкою 2 сек закривається КЛ30. Кислотний розчин починає циркуляцію по кільцю без С)3. Клапан ККПП відкривається для підтримки заданої температури розчину.

Початок процесу мийки наступає в моменті підтверджень ПР2 — наявність протоку, РН — концентрація згідно норми, Т83 — температура згідно норми.

Починається зворотній відлік часу мийки кислотним розчином.

На ліхтарі загоряється блок зеленого кольору.

По закінченню процесу мийки блок зеленого кольору гасне, загоряється блок жовтого кольору і закривається ККПП і відкривається КЛЗ 1, з затримкою 1 сек закривається КЛ45. Після відкачування розчину з ()5 спрацьовує Ду5.1, при цьому відкривається КЛ10 з затримкою 1 сек закривається КЛ46 і відкривається КЛ47. Проводиться контроль концентрації РН, при досягненні концентрації менше заданої відкриваються КЛ43, з затримкою 2 сек закривається КЛ31. При досягненні мінімальнозаданої концентрації з затримкою 10 сек НІ відключається, всі клапани відключаються за виключенням КЛ1 для заповнення 01.

Термічна дезінфекція об’єктів мийки.

Відкривається КЛ10, КЛ40, КЛ45, з затримкою 1 сек включається НІ і відкривається ККПП. При заповнені 05 до рівня Ду5.2 відкривається КЛ46 і закривається КЛ47, з затримкою 2 сек закривається КЛ10. Дезінфікуючий розчин починає циркуляцію по кільцю без 01.

Підтвердження ПР1, ПР2 — наявність протоку, Т83 — температура води, ДД — відсутність перевищення тиску.

При досягненні температури дезінфекції починається зворотній відлік часу дезінфекції і загоряється зелений блок ліхтаря.

По закінченню процесу дезінфекції блок зеленого кольору гасне і загоряється блок жовтого ‘кольору, закривається ККПП і відкривається КЛ43, з затримкою 1 сек закривається КЛ45. Після відкачування розчину з (Д після спрацювання Ду5Л закривається КЛ46 і відкривається КЛ47, вимикається НІ, з затримкою 2 сек всі клапани відключаються, блок жовтого кольору гасне, КЛ1 відкритий до заповнення (Д. Продовження слідуючого циклу можливе без заповнення (Д і закриття КЛ1.

Хімічна дезінфекція об’єктів мийки.

Відкривається КЛ10, КЛ40, КЛ45, з затримкою 1 сек включається НІ. При заповненні (Д до рівня Ду5.2 відкривається КЛ46 і закривається КЛ47, з затримкою 2 сек закривається КЛ10.

Одночасно включається Н4 і на протязі часу Т (для кожного об’єкту мийки час різний) проводиться подача дезінфікуючого концентрату в лінію мийки, після видачі заданого об’єму Н4 вимикається.

При підтверджені ГІР 1, з затримкою — ПР2 наявність протоку, видачі дози дезінфікуючого концентрату в лінію за час Т початок операції — хімічна дезінфекція.

По закінченню процесу хімічної дезінфекції блок зеленого кольору гасне і загоряється блок жовтого кольору, відкривається КЛ42, з затримкою 1 сек закривається КЛ45. Після відкачування розчину з (Д і спрацювання Ду5.1 КЛ46 закривається і вимикається НІ, з затримкою 2 сек всі клапани вимикаються, блок жовтого кольору гасне, КЛ1 відкритий до заповнення (Д. Продовження слідуючого циклу можливе без заповнення (Д і закриття КЛ1.

Аварійні ситуації.
- Перевищення тиску в магістралі, спрацьовує ДД. На табло висвітлюється код аварійної ситуації згідно експлуатаційної документації на систему управління.
- Відсутній потік на подачу після НІ, спрацьовує ПР1. На табло висвітлюється код аварійної ситуації згідно експлуатаційної документації на систему управління.
- На протязі ЗО сек температура розчину для подачі до об’єкта менше норми, спрацьовує Т83. На табло висвітлюється код аварійної ситуації згідно експлуатаційної документації на систему управління. При підготовці розчинів Т83 заблокований.
- На протязі часу Т відсутній потік повернення. Спрацьовує ПР2, на табло висвітлюється код аварійної ситуації згідно експлуатаційної документації на систему управління.
- Мийка 1, мийка 2, мийка 3 — рівень води в (Д недостатній для забезпечення стабільного потоку, по команді ПР1 цикл мийки зупиняється. Загоряється блок червоного кольору, виключається НІ, з затримкою 1 сек вимикаються всі клапани крім КЛ1 (подача води в (Д). Після заповнення (Д — 100%, КЛ1 – виключається, проводиться повторний запуск програми мийки 1 або 2, або 3. Продовжується зворотній відлік залишку часу мийки.
- Мийка лужним розчином або мийка кислотним розчином — рівень лугу або кислоти менше 30%.

Ду2 або ДуЗ не дадуть дозволу запуску програми мийки без достатнього рівня розчинів. На табло висвітлюється код аварійної ситуації згідно експлуатаційної документації на систему управління. Проводиться підготовка миючого розчину.

Невірне спрацювання клапана КЛ СІР-мийки або технологічної лінії до об’єкта, спрацьовує режим аварія, загоряється блок червоного кольору ліхтаря, програма не запускається або зупиняється, якщо запущена, на табло висвітлюється код аварійної ситуації згідно експлуатаційної документації на систему управління.
При всіх аварійних ситуаціях по п.п. 4.8.1…4.8.7 загоряється блок червоного кольору, виключається НІ і ККПП, з затримкою 1 сек виключаються всі клапани.

Технологічна лінія мийки апаратного цеху

Мийка в ручному режимі.

Технологічна лінія мийки цеха прийомки молока
- Кількість маршрутів — 2 (60.1; 60.2)
- Режим мийки і послідовність технологічних операцій — задається.
- Формування маршруту 60.1

КЛбО(відкр) – КЛбО.І(відкр) – КЛ60.11(закр) – КЛ60.12(закр) – КЛбО.ІЗ(закр) – КЛ60.2(відкр) – КЛбО.З(закр) – КЛ60.5(закр) – КЛ60.14(закр) – КЛ60.15(закр) – КЛ60.4(відкр) – НІ (вкл. із затримкою 3 сек).

Формування маршруту 60.2

КЛбО(відкр) – КЛ60.11(закр) – КЛбО.І(відкр) – КЛ60.12(закр) – КЛбО.ІЗ(закр) – КЛ60.14(закр) – КЛ60.2(відкр) – КЛ60.4(закр) – (маршрут мийки одного або двох танків) – НІ (вкл. із затримкою 3 сек) – Н60 (вкл. із затримкою 10. сек).

Маршрут мийки танка Т60.1

КЛбО.З(відкр) – КЛ60.9(закр) – КЛ60.(1.1-3.1)(відкр) – КЛ60.5(відкр) – КЛ60.(2.1^4.1)(відкр) – КЛбО.б(відкр) – КЛ60.8(закр) –
- Маршрут мийки танка Т60.2
КЛбО.З(закр) – КЛбО.б(закр) – КЛ60.9(відкр) – КЛ60.(1.2-3.2)(відкр) – КЛ60.7(відкр) – КЛ60.(2.2-4.2)(відкр) – КЛ60.8(відкр) –
- Маршрут мийки танків Т60.1 і Т60.2
КЛбО.З(відкр) – КЛ60.( 1.1-3.1 )(відкр) – КЛ60.5(відкр) – КЛ60.(2.1-4.1)(відкр) – КЛбО.б(відкр) – КЛ60.9(відкр) —

КЛ60.(1.2-3.2)(відкр) – КЛ60.7(відкр) – КЛ60.(2.2-4.2)(відкр) – КЛ60.8(відкр) –

Технологічна лінія мийки кефірного цеху
- Кількість маршрутів — 2 (70.1; 70.2)
- Режим мийки і послідовність технологічних операцій — задається.
- Формування маршруту 70.1

КЛ70(відкр) – КЛ70.40(закр) – КЛ70Л І(відкр) – КЛ70.(1 Л-5Л)(відкр) – КЛ70.21(відкр) – КЛ70.41(закр) – КЛ70.42(закр) – КЛ70.43(закр) – КЛ70.44(закр) – КЛ70.22(відкр) – КЛ70.23(відкр) – КЛ70.45(закр) – КЛ70.12(відкр) – КЛ70(1.2-7.2)(відкр) – КЛ70.23(відкр) – КЛ70.46(закр) – КЛ70.47(закр) – КЛ70.48(закр) – КЛ70.49(закр) – КЛ70.24(відкр) – КЛ70.25(відкр) – КЛ70.13(відкр) – КЛ70.(1.3-6.3)(відкр) – КЛ70.26(відкр) – КЛ70.53(закр) – КЛ70.52(закр) – КЛ70.50(закр) – КЛ70.51(закр) – КЛ70.27(відкр) – КЛ70.28(відкр) – КЛ70.29(відкр) -КЛ70(6Л-7Л)(відкр) – КЛ70.30(відкр) – КЛ70.31(відкр) – КЛ70.32(відкр) – КЛ70.(5.2-6.2)(відкр) – КЛ70.33(відкр) – КЛ70.34(відкр) -КЛ70.35(відкр) – КЛ70.(5.3-7.3)(відкр) – КЛ70.36(відкр) – КЛ70.37(відкр) – НІ (вкл з затримкою 3 сек).

7.4 Формування маршруту 70.2

КЛ70(відкр) – (маршрут мийки одного танка, або комбінації танків) – КЛ70.37(закр) -Н70(вкл. із затр 3 сек).

Маршрут мийки танка Т70.1
КЛ70.40(закр) – КЛ70.11(відкр) – КЛ70.(1.1-3.1 )(відкр) -КЛ70.61(відкр) – КЛ70.(2.1 ^4.1 )(відкр) – КЛ70.71(відкр)- КЛ70.72(закр) – КЛ70.73(закр) –
Маршрут мийки танка Т70.2
КЛ70.11(закр) – КЛ70.40(відкр) – КЛ70.45(закр) – КЛ70.12(відкр) – КЛ70.(1.2-3.2)(відкр) – КЛ70.62(відкр) – КЛ70.(2.2-4.2)(відкр) – КЛ70.72(відкр) –
Маршрут мийки танка Т70.3
КЛ70.11(закр) – КЛ70.40(відкр) – КЛ70.12(закр) – КЛ70.45(відкр) – КЛ70.13(відкр) – КЛ70.(1.3-3.3)(відкр) – КЛ70.63(відкр) – КЛ70.(2.3^1.3)(відкр) – КЛ70.71(закр) – КЛ70.35(відкр) – КЛ70.72(закр) –
Маршрут мийки комбінації танків Т70.1, Т70.2 і Т70.3 Формування комбінації мийки любих двох або всіх танків згідно п.п.7.4.1,

7.4.2 і 7.4.3.

Технологічна лінія мийки творожного цеху
- Кількість маршрутів — 2 (80.1; 80.2)
- Режим мийки і послідовність технологічних операцій — задається.
- Формування маршруту 80.1

КЛ80(відкр) – КЛ80.12(закр) – КЛ80.11 (відкр) – КЛ80.( 1.1-4.1 )(відкр) – КЛ80.34(закр) – КЛ80.33(відкр) – НІ (вкл. із затримкою 3 сек).

8.4 Формування маршруту 80.2

Маршрут мийки танка Т80.1

КЛ80(відкр) – КЛ80.12(закр) – КЛ80.11 (відкр) – КЛ80.(1.1-3.1)(відкр) – КЛ80.21 (відкр) – КЛ80.(2.1-4.1 )(відкр) – КЛ80.33(закр) – КЛ80.34(закр) – Н80 (вкл. із затримкою 3 сек).

Маршрут мийки танка Т80.2

КЛ80(відкр) – КЛ80.11(закр) – КЛ80.12(відкр) – КЛ80.(1.2-3.2)(відкр) – КЛ80.22(відкр) – КЛ80.(2.2-4.2)(відкр) – КЛ80.33(закр) – КЛ80.34(відкр) – Н80 (вкл. із затримкою 3 сек).

Маршрут мийки обох танків Згідно п.п. 8.4.1 і 8.4.2.

Технологічна лінія мийки кашного цеху
- Кількість маршрутів — 2 (90.1; 90.2)
- Режим мийки і послідовність технологічних операцій — задається.
- Формування маршруту 90.1

КЛ90(відкр) – КЛ90.11 (відкр) – КЛ90.(1.1-2.1)(відкр) – КЛ90.12(відкр) – КЛ90.49(закр) – КЛ90.43(закр) – КЛ90.44(закр) – КЛ90.13(відкр) – КЛ90.14(відкр) – КЛ90.41(закр) – КЛ90.15(відкр) – КЛ90.(1.2-2.2)(відкр) – КЛ90.16(відкр) – КЛ90.50(закр) – КЛ90.17(відкр) – КЛ90.42(закр) – КЛ90.18(відкр) – КЛ90.(1.3-2.3)(відкр) – КЛ90.19(відкр) – КЛ90.20(відкр) – КЛ90.51(закр) – КЛ90.(4.1-3.1)(відкр) – КЛ90.21 (відкр) – КЛ90.45(закр) – КЛ90.22(відкр) – КЛ90.(3.2-4.2)(відкр) – КЛ90.52(закр) – КЛ90.23(відкр) – КЛ90.46(закр) – КЛ90.24(відкр) -КЛ90.(3.3-4.3)(відкр) – КЛ90.53(закр) – КЛ90.25(відкр) – КЛ90.47(закр) – КЛ90.48(закр) – КЛ90.26(відкр) – КЛ90.27(відкр) – НІ (вкл. із затримкою 3 сек).

Формування маршруту 90.2

КЛ90(відкр) – КЛ90.41 (відкр) – КЛ90.42(відкр) –

(маршрут мийки одного танка, або комбінації танків) – КЛ90.23(закр) – КЛ90.25(закр) – Н90 (вкл. із затримкою 3 сек).

Маршрут мийки танка Т90.1

-КЛ90.11 (відкр) – КЛ90.( 1.1-6.1 )(відкр) – КЛ90.31 (відкр) –

КЛ90.(5.1-4.1 )(відкр) – КЛ90.51 (відкр) – КЛ90.15(закр) – КЛ90.18(закр) –

КЛ90.52(закр) – КЛ90.53(закр) –

Маршрут мийки танка Т90.2

КЛ90.11 (закр) -КЛ90.18(закр) – КЛ90.15(відкр) – КЛ90.(1.2-6.2)(відкр) – КЛ90.32(відкр) – КЛ90.(5.2-4.2)(відкр) -КЛ90.51(закр) – КЛ90.52(відкр) – КЛ90.53(закр) -.
- Маршрут мийки танка Т90.3
КЛ90.11(закр) -КЛ90.15(закр) – КЛ90.18(відкр) – КЛ90.(1.3-6.3)(відкр) – КЛ90.33(відкр) – КЛ90.(5.3-4.3)(відкр) – КЛ90.52(закр) – КЛ90.51(закр) – КЛ90.53(відкр) –
- Маршрут мийки комбінації танків Т90.1, Т90.2 і Т90.3 Формування комбінації мийки любих двох або всіх танків згідно п.п.9.4.1,

9.4.2 і 9.4.3.

Технологічна лінія мийки сиропного цеху
- Кількість маршрутів — 1.
- Режим мийки і послідовність технологічних операцій — задається.
- Формування маршруту
  - Маршрут мийки танка ТІ00.1

КЛ100.11(відкр) – КЛ 100.(1.3-1.4)(відкр) – КЛ100.12(відкр) – КЛ 100.(1.1-1.2)(відкр) -КЛЮО.ІЗ(відкр) – КЛ 100.21 (закр) – КЛ 100.31 (закр) – КЛ 100.41 (закр) – КЛ100.23(закр) – КЛІОО.ЗЗ(закр) – КЛ 100.43(закр) – НІ00 (вкл. із затримкою 3 сек).

Маршрут мийки танка ТІ00.2

КЛ100.21(відкр) – КЛ100.(2.3-2.4)(відкр) – КЛ100.22(відкр) – КЛ100.(2.1-2.2)(відкр) – КЛ100.23(відкр) – КЛ 100.11(закр) – КЛ 100.31 (закр) – КЛ 100.41 (закр) – КЛЮО.ІЗ(закр) – КЛЮО.ЗЗ(закр) – КЛ100.43(закр) – НІ00 (вкл. із затримкою 3 сек).

Маршрут мийки танка Т100.3.

КЛ100.31(відкр) – КЛ 100.(3.3-3.4)(відкр) – КЛ100.32(відкр) – КЛ100.(3.1-3.2)(відкр) – КЛЮО.ЗЗ(відкр) – КЛ100.11(закр) – КЛ 100.21 (закр) – КЛ 100.41 (закр) – КЛ 100.13(закр) – КЛ 100.23(закр) – КЛ100.43(закр) – НІ 00 (вкл. із затримкою 3 сек).

Маршрут мийки танка Т100.4.

КЛ100.41(відкр) – КЛ100.(4.3-4.4)(відкр) – КЛ100.42(відкр) – КЛ 100.(4.1-4.2)(відкр) – КЛ100.43(відкр) – КЛ100.11(закр) – КЛ 100.21 (закр) – КЛ 100.31 (закр) – КЛ 100.13(закр) – КЛ 100.23(закр) – КЛІОО.ЗЗ(закр) – НІ00 (вкл. із затримкою 3 сек).
